當前位置:*頁>>產品展示>>流量計系列>>蒸汽流量計>>過熱蒸汽流量表

過熱蒸汽流量表

過熱蒸汽流量表

  • 品*:JKM/凱銘儀表
  • 型號:JKM-LUGB
  • 測量范圍:5-11000m3/h
  • 精度等級:1.5級、1.0級
  • 公稱通徑:DN20~DN1200
  • 適用介質:氣體、液體、蒸汽
  • 工作壓力:1.6MPa~10MPa
  • 工作溫度:-80℃~450℃
  • 供電方式:24VDC 鋰電池
  • 訂貨號:SRIYYJYKH998
過熱蒸汽流量表產品概述
渦街流量計將渦街測量頭插入管道特定位置,通過測量該位置的局部流量,根據管道截面流速分布關系,計算出管道內平均流速值。它由轉換器、插入桿組件、球閥( 根據需求配 )、安裝短管(ф100)、渦街測量頭等組成。KM-LUGB型插入式渦街流量計是按國際標準化組織IS07145(在環形截面封閉管道中的流體流量測定-在截面一點的速度測量法),采用埋入壓電晶體的渦街測速探頭,插入大口徑工業管道內,將卡曼旋渦頻率轉換為與流量成正比的電流或電壓脈沖信號或4~20mADC電流信號。
渦街流量計主要用于各種工業管道中大口徑氣體、液體、蒸汽介質流體的流量測量,主要特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。插入式渦街流量計儀表無可動機械零件,因此可靠性高,維護量小,儀表參數能長期穩定。插入式渦街流量計采用壓電應力式傳感器,可靠性高,可在-20℃~+250℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較先進、理想的流量儀表,同時可做防爆型和溫壓補償型。

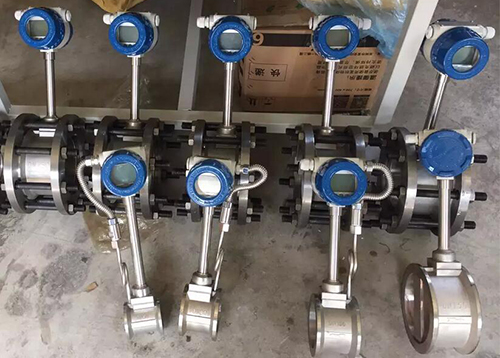

過熱蒸汽流量表產品圖

過熱蒸汽流量表特點
1、可測量蒸汽、氣體、液體的體積流量和質量流量;
2、無機械運動部件,測量精度高,結構緊湊維護方便;
3、壓力損失小,量程范圍寬,范圍度達1:25;
4、采用消擾電路和抗振傳感頭,使儀表具有一定抗環境振動性能;
5、可測介質溫度達+250℃;
6、可實現不斷流拆裝傳感器,可實現放大器與傳感器分離(分離距離15m)。

過熱蒸汽流量表流量范圍表

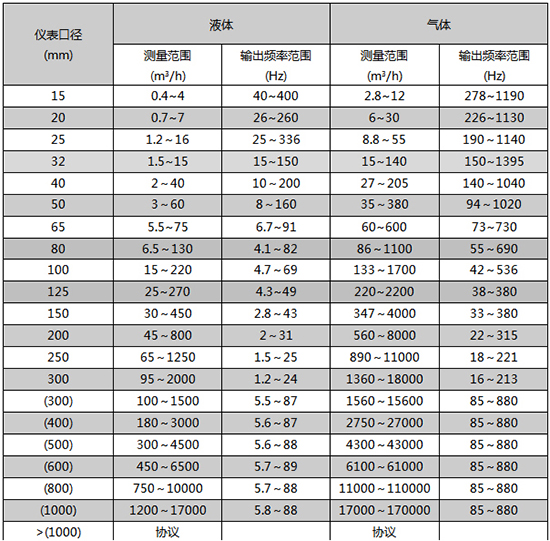

過熱蒸汽流量表口徑流量范圍表

過熱蒸汽流量表產品安裝
1、簡易式流量計安裝方法
在滿足流量計直管段要求的安裝點上開一個φ100的圓缺。
用φ109×4.5mm基座的下管段與管道上開好口的圓缺焊接,基座焊接后目測不得有明顯的歪斜。
將測速探頭插入管道中,調整好插入深度使側頭中心與管道的中軸想吻合,側頭中心線與管道中軸線的夾角不應大于5度,然后調整好流向標使其與流體的流向相同。
把法蘭或球閥與焊接好的基座對接,用螺栓緊固好。


2、球閥式流量計(有截止閥型)安裝和拆卸方法
技術要求
未注尺寸和材料均由用戶根據耐壓強度和防腐要求自行確定。
“安裝基座”在管道上的位置應端正,直觀應無明顯的偏斜。
非鋼制管道可用夾箍固定“安裝基座”但夾箍上必須有圖中所示的空隙尺寸85mm,以便在安裝球閥時由此空隙穿入螺栓M16×65.
法蘭連接尺寸的標準:GB4216.4-84.
過熱蒸汽流量表產品安裝拆卸圖

過熱蒸汽流量表技術參數
公稱通經(mm):DN200~1500
儀表材質:1Cr18Ni 9Ti
公稱壓力(Mpa): PN1.6Mpa;PN2.5Mpa
被測介質溫度(℃):-40~+250℃
環境條件:溫度-10~+55℃,相對濕度5%~90%,大氣壓力86~106Kpa
精度等級:示值的±2.5%
量程比:1:10;1:15
阻力損失系數:Cd<2.6
輸出信號:傳感器:脈沖頻率信號0.1~3000Hz 低電平≤1V 高電平≥6V;變送器:兩線制4 ~ 20mADC電流信號
供電電源:傳感器:+24VDC;變送器:+24VDC;現場顯示型:儀表自帶3.2V鋰電池
信號傳輸線:KVVP3×0.3(三線制),2×0.3(二線制)
傳輸距離:≤500m
信號線接口:內螺紋M20×1.5
防爆等級:ExdIIBT6
防護等級:IP65
允許振動加速度:1.0g


過熱蒸汽流量表安裝步驟
1、渦街流量計在管道上用氣焊開一個略小于Φ100mm的圓孔,并把圓孔周圍毛刺清除干凈,以保證測頭旋轉流利
2、在管道圓孔處焊上廠家提供的法蘭,要求法蘭軸線與管道軸線垂直。
3、將球閥及傳感器安裝在焊接好的法蘭上。
4、調節絲杠,使插入深度符合要求(保證測頭中心軸線和管道中心軸線重合),流體流向必須與方向標上的指示箭頭保持一致。
5、均勻擰緊壓蓋上的螺絲。(注:壓蓋的松緊程度決定儀表的密封程度和絲杠能否旋動)
6、檢查各環節是否完成好,慢慢打開閥門觀察是否有泄露(需特別注意人身安全)若有泄漏請重復步驟5、6.

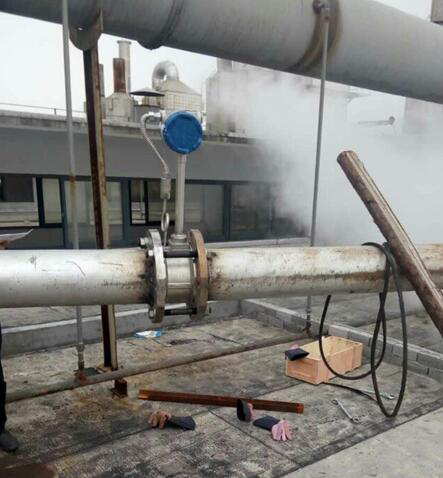

過熱蒸汽流量表現場安裝使用圖
